Giới thiệu ngắn gọn về công nghệ sơn vật liệu chống chống lại
1. Độ bám dính tuyệt vời giữa lớp phủ và đế kim loại.
2. Phạm vi nhiệt độ áp dụng rộng.
3. Khả năng kháng catốt tốt, không có hiệu ứng "sàng lọc catốt".
4. Cách điện ổn định để giảm dòng bảo vệ catốt.
5. Chống ăn mòn môi trường hóa học, có khả năng chống Cl⁻ tốt.
6. Các hệ số giãn nở nhiệt tương tự của lớp phủ và cấu trúc thép, có khả năng chống thay đổi nhiệt tốt.
7. Lớp phủ rất dễ sửa chữa.
1. Hiệu suất cao nhất của lớp phủ sê -ri KSF: cường độ liên kết 100MPa, cường độ tác động> 23J, tính chất xâm nhập ở 60 (trong vòng một năm) với điện trở lớp phủ không đổi.
2. Các đường ống dài - có thể được phủ cả hai bên trong và bên ngoài, với hiệu suất đáp ứng các tiêu chuẩn lớp phủ chống ăn mòn quốc gia cho phản ứng tổng hợp - lớp phủ bột epoxy ngoại quan hoặc tiêu chuẩn kỹ thuật của lớp phủ epoxy liên kết hợp nhất cho đường ống thép.
3. Các uốn cong của các đường ống dài có thể được phủ cả bên trong và bên ngoài đồng thời, với hiệu suất đáp ứng các tiêu chuẩn lớp phủ chống ăn mòn quốc gia cho phản ứng tổng hợp - lớp phủ bột epoxy liên kết hoặc q/fs. J02. 15 - 1996 Tiêu chuẩn doanh nghiệp.
4. Hiệu suất lớp phủ kéo - Giảm cho các đường ống dài - Đáp ứng APIRP5L2 tiêu chuẩn của Hoa Kỳ.
8
1. Sản phẩm để bảo vệ ăn mòn nghiêm trọng, chẳng hạn như ăn mòn hiệu quả cao - bơm kháng, bơm - bơm kháng, ăn mòn hiệu quả cao - quạt kháng, ăn mòn - van chống ăn mòn - bộ bù ống chống ống dẫn và bộ lọc nước biển.
2. Bảo vệ ăn mòn nghiêm trọng đối với các đường ống dài của dầu, khí và nước.
3. Bảo vệ ăn mòn nghiêm trọng cho các đường ống xử lý kim loại của axit, kiềm và muối.
4.
5. Bảo vệ ăn mòn nghiêm trọng cho các vật liệu trong kỹ thuật đại dương.
1. Nhà máy điện hạt nhân Qinshan
Bơm nước biển chính: 20SHF - 19 Bơm nước biển, tốc độ dòng chảy 1400m³/h, đầu 23m, tốc độ 978R/phút, 4 bộ.
Máy bơm nước biển: 14SH - 90 - 19 Bơm nước biển, tốc độ 1450R/phút, 3 bộ.
Đường ống nước biển ngầm: 4 φ1400 đường ống, khoảng 30m.
Khớp mở rộng Bellows: 8 đơn vị, φ1400 × 1. 2m.
Ống làm mát nước biển trong tòa nhà tuabin hơi nước: ống nước tăng áp nước φ600 × 12m và tees, khớp tee của φ325 - φ525mm, hoàn toàn 260m.
2. Viện nghiên cứu tự động hóa Thẩm Dương, Viện Hàn lâm Khoa học Trung Quốc
Các bộ phận chính của robot dưới nước được phát triển bởi Viện, chẳng hạn như động cơ dưới nước, xi lanh dầu thao tác dưới nước và các công cụ dưới nước, đã áp dụng công nghệ phủ KSF đặc biệt và được sử dụng thành công trên nền tảng khoan Nanhai Khám phá 3 của Công ty Dầu khí Trung Quốc.
Ảnh hưởng của phun KSF - Công nghệ chống ăn mòn sơn lên máy bơm biển
Hai máy bơm ly tâm dọc 50cl - 30 biển đã được sử dụng cho thử nghiệm tương phản. Vật liệu cơ bản của các bộ phận chính của chúng là giống nhau (Cast Silicon Brass, Zcuzn16si4). Cơ thể, nắp, cánh quạt và tuyến của một máy bơm được xử lý bằng KSF nghiêm trọng - ăn mòn - phun bảo vệ (độ dày lớp phủ trung bình 0. 45mm), và cái còn lại thì không. Môi trường thử nghiệm được mô phỏng nước biển (11. 62kg muối biển được thêm vào 0. 33m³ nước ngọt, tỷ lệ trọng lượng 3. 52%). Máy bơm không sơn đã bắt đầu thử nghiệm vào ngày 14 tháng 9 năm 2004 và được sơn vào ngày 14 tháng 10 năm 2004, với hoạt động 24 giờ liên tục cần thiết.
Hai máy bơm đã được tháo rời cho lần kiểm tra đầu tiên vào ngày 2 tháng 12 năm 2004, được lắp lại và tiếp tục thử nghiệm. Vào ngày 7 tháng 3 năm 2005, các đại diện quân sự từ tàu của Hải quân - hỗ trợ Văn phòng Đại diện Quân sự ở Quảng Châu đã được mời để kiểm tra tháo gỡ thứ hai. Đến lúc đó, máy bơm không sơn đã chạy trong 4000h và được sơn trong 3380h. Các kết quả kiểm tra như sau:
1. Không có rò rỉ con dấu cơ học, rung động bất thường hoặc nhiễu xảy ra trong quá trình hoạt động của hai máy bơm.
2. Các vòng bánh công tác và vòng niêm phong của hai máy bơm có chút hao mòn bình thường.
3. Các bề mặt cọ xát của các con dấu cơ học của hai máy bơm có hao mòn bình thường.
4. Bề mặt lớp phủ của cơ thể bơm, vỏ, cánh quạt và tuyến được sơn trơn tru và nguyên vẹn, không ăn mòn nước biển, hao mòn lớp phủ hoặc bong tróc. Ngược lại, bề mặt của cơ thể, vỏ và cánh quạt của máy bơm không được sơn có sự ăn mòn, điều này đã tăng lên đáng kể so với kiểm tra đầu tiên.

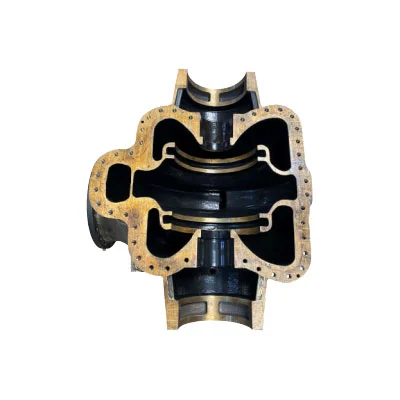

Hình ảnh cơ thể, nắp và cánh tác của máy bơm được sơn sau khi thử nghiệm
Hình ảnh cơ thể, nắp và cánh tác của máy bơm không sơn sau khi thử nghiệm
