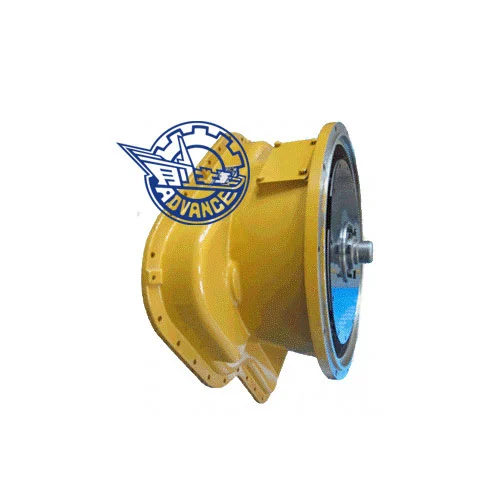

Bộ chuyển đổi mô-men xoắn thủy lực 4WY335 là bộ chuyển đổi thủy lực bốn yếu tố với hai tuabin, đường kính vòng tròn 335, được kết nối trực tiếp với động cơ, đầu ra mặt bích. Nó là phần đầu vào của truyền ZL50.
Dữ liệu chính
Tỷ lệ mô -men xoắn K0:4. 119
Hiệu quả tại điểm hiệu quả cao đầu tiên:0. 844
Hiệu quả tại điểm hiệu quả cao thứ hai:0. 793
Thời điểm danh nghĩa ở điều kiện tốc độ bằng không:151. 25nm
Thời điểm danh nghĩa ở điều kiện hiệu quả cao đầu tiên:143. 6nm
Thời điểm danh nghĩa ở điều kiện hiệu quả cao thứ hai:116. 99nm
Áp suất chuyển đổi ở đầu vào:0. 4-0. 5MPa
Áp suất chuyển đổi ở đầu ra:0. 2-0. 3B
Ứng dụng
Bộ chuyển đổi mô -men xoắn thủy lực 4WY335, cùng với truyền ZL50, được sử dụng rộng rãi trong bộ tải 5T.
Bộ chuyển đổi mô-men xoắn YJ315X là bộ chuyển đổi thủy lực ba phần tử, đường kính vòng tròn 315, được kết nối trực tiếp với động cơ, đầu ra mặt bích và với ba cổng PTO.
Dữ liệu chính
| Vòng tròn tròn dia | Vỏ bánh đà | Cái đó | HMAX | MBGO | MBGI | Loại đầu ra |
| 315 | Sae3# | 2.86 | 0.812 | 68.27 | 73.50 | Mặt bích |
Ứng dụng
Bộ chuyển đổi mô -men xoắn YJ315X được sử dụng rộng rãi trong Trình tải ZL30.
Bộ chuyển đổi mô-men xoắn YJ380 là bộ chuyển đổi thủy lực ba phần tử, đường kính vòng tròn 380, được kết nối trực tiếp với động cơ, đầu ra mặt bích và với ba cổng PTO.
Dữ liệu chính
| Vòng tròn tròn dia | Vỏ bánh đà | Cái đó | HMAX | MBGO | MBGI | Loại đầu ra |
| 380 | Sae3# | 2.27 | 0.879 | 249.0 | 188.7 | Mặt bích |
Ứng dụng
Bộ chuyển đổi mô -men xoắn YJ380 được sử dụng rộng rãi trong máy ủi TY165.
Bộ chuyển đổi mô-men xoắn YJ409 là bộ chuyển đổi thủy lực ba phần tử, đường kính vòng tròn 409, được kết nối trực tiếp với động cơ, đầu ra mặt bích và với ba cổng PTO.
Dữ liệu chính
| Vòng tròn tròn dia | Vỏ bánh đà | Cái đó | HMAX | MBGO | MBGI | Loại đầu ra |
| 409 | SAE2# | 2.24 | 0.900 | 385.7 | 276.1 | Mặt bích |
Ứng dụng
Bộ chuyển đổi mô -men xoắn YJ409 được sử dụng rộng rãi trong máy ủi TY220.
YJ450 là một bộ chuyển đổi mô-men xoắn thủy lực loại một pha đơn một giai đoạn bao gồm các yếu tố chuyển đổi năng lượng, các yếu tố xoay năng lượng, các yếu tố hỗ trợ cố định, các thành phần thủy lực và các phụ kiện khác.
Dữ liệu chính
Đường kính hiệu quả của vòng tròn tròn d = 450mm
Hệ số chuyển đổi mô -men xoắn dưới tốc độ bằng không
tình trạng:K0 = 2. 32 ± 5%
Mô -men xoắn danh nghĩa trong điều kiện tốc độ bằng không:MBG0 = 178 ± 5 (n. M)
Hiệu quả tối đa:Max = 0. 85 Tỷ lệ chuyển đổi mô -men xoắn của máy bơm làm việc
và bơm tốc độ thay đổi là:i = -1
Ứng dụng
Bộ chuyển đổi mô -men xoắn thủy lực YJ450 với DBA500 chủ yếu được sử dụng để vận chuyển đường sắt và học sinh lớp 50 tấn.
Bộ chuyển đổi mô-men xoắn thủy lực YJ280 là bộ chuyển đổi mô-men xoắn thủy lực ba phần tử với đường kính tròn là 280. Nó được kết nối trực tiếp với động cơ, có đầu ra mặt bích và được trang bị ba cổng tắt nguồn.
Thông số kỹ thuật chính
| Vòng tròn tròn dia | Vỏ bánh đà | Cái đó | HMAX | MBGO | MBGI | Loại đầu ra |
| 280 | Sae3# | 3.12 | 0.836 | 39.0 | 38.9 | Mặt bích |
Bộ chuyển đổi mô-men xoắn thủy lực YJ290 là bộ chuyển đổi mô-men xoắn thủy lực ba yếu tố. Đường kính của vòng tròn lưu thông của nó là 290. Nó được kết nối trực tiếp với động cơ, với đầu ra mặt bích và được trang bị ba cổng cất cánh điện.
Thông số kỹ thuật chính
| Vòng tròn tròn dia | Vỏ bánh đà | Cái đó | HMAX | MBGO | MBGI | Loại đầu ra |
| 290 | Sae3# | 3.22 | 0.785 | 45.74 | 53.59 | Mặt bích |
Ứng dụng sản phẩm
Bộ chuyển đổi mô -men xoắn thủy lực YJ290 được sử dụng rộng rãi trong các bộ tải ZL16 và ZL18.
| Sản phẩm chuyển đổi mô -men xoắn | |||
| Số seri | Mô hình sản phẩm | Đường kính vòng tròn lưu thông | Nhận xét |
| 1 | YJ280/290 | 280/290 | Trình tải 1,6 tấn/1,8 tấn |
| 2 | Yj305 | 305 | Máy kéo |
| 3 | YJ315X | 315 | Trình tải 3 tấn |
| 4 | 4WY335 | 335 | Bộ tải 5 tấn |
| 5 | YJ380 | 380 | Máy ủi TY165 |
| 6 | YJ409 | 409 | Máy ủi TY220 |
