Hộp số truyền cho lớp động cơ

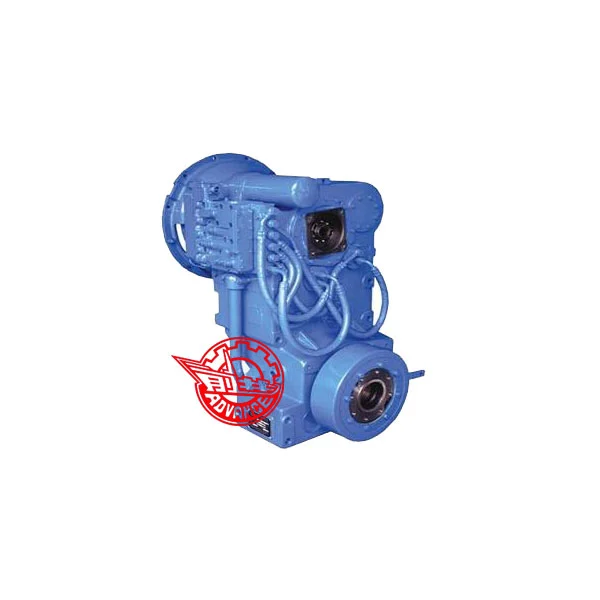

Hộp số thủy lực AWG180

Truyền thủy lực AWG180 được HAGG cập nhật trên cơ sở truyền tải WG180 tiêu chuẩn. Ở mức tối đa, nó có thể nhận ra 6 về phía trước và 3 đảo ngược. Nó phù hợp cho các máy móc xây dựng như máy xúc lật, học sinh, xe địa hình, v.v.

Dữ liệu chính

Động cơ tối đa:190kw

Tốc độ động cơ tối đa:2600r/phút

Mô -men xoắn đầu ra tối đa của trục tuabin:1450n. m

Khoảng cách trung tâm:555/500mm

Phương pháp thay đổi:Ở chế độ thủ công (điều khiển tỷ lệ thủy lực điện)

Tỷ lệ:giống với truyền dẫn WG180

Ứng dụng

Hệ thống điều khiển tỷ lệ-thủy lực tích hợp hiệu quả cao có thể làm giảm tác động hơn 20%, tăng hiệu quả làm việc lên hơn 15%, do đó đạt được hiệu suất toàn bộ của truyền. Biến thể tự động thích ứng tất cả điều kiện làm giảm đáng kể sức mạnh làm việc. Cách truyền cơ học tự động cung cấp nhiều chế độ lái xe hơn. Và các chức năng dịch chuyển tự động, an toàn và chẩn đoán trước đa dữ liệu đảm bảo hiệu suất xe tuyệt vời.

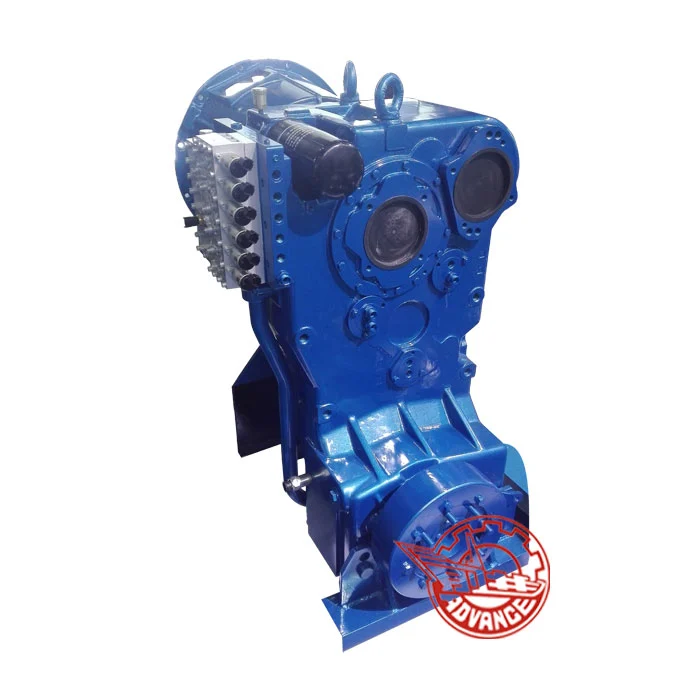

AYB310 Hộp số tự động

Nó được phát triển trên cơ sở hộp số thủy lực YB310, ở mức tối đa có 6 tốc độ chuyển tiếp và 3 tốc độ đảo ngược, và ly hợp khóa là tùy chọn. Nó phù hợp cho các phương tiện xây dựng như máy xúc lật, học sinh và máy kéo, v.v.

Dữ liệu chính

Động cơ tối đa:310kw

Tốc độ động cơ tối đa:2500r/phút

Mô -men xoắn đầu vào tối đa:2750n. m

Tốc độ:6 Chuyển tiếp 3 Đảo ngược, 4 Chuyển tiếp 3 Đảo ngược hoặc 3 Chuyển tiếp 3 Đảo ngược

Phương pháp thay đổi:AMT (Điều khiển tỷ lệ-thủy lực điện)

Loại đầu vào:Bộ chuyển đổi mô -men xoắn được kết nối trực tiếp với vỏ bánh đà hoặc kết nối thông qua mặt bích hoặc khớp phổ quát.

Loại đầu ra:mặt bích, đầu ra kép

Bộ chuyển đổi mô -men xoắn:Bộ chuyển đổi 375

PTO:Tỷ lệ cho PTO1 là 1: 1 (hướng xoay giống với động cơ '), đối với PTO2 IS-1: 1 (hướng quay ngược với động cơ)

Ứng dụng

Hộp số truyền tự động AYB310 cho các máy bay động cơ được sử dụng trong các phương tiện xây dựng như máy xúc lật, học sinh lớp và máy kéo, v.v.

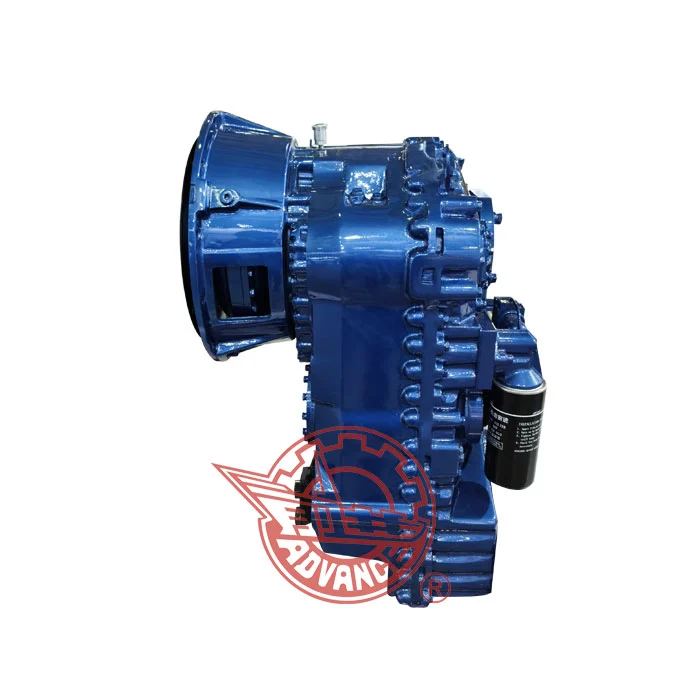

DBA170 Truyền PowerShift

Hộp số DBA170 PowerShift, sử dụng hộp số bánh răng xoắn ốc, tiếng ồn thấp, có thể thay thế hộp số khai thác nhập khẩu.

Dữ liệu chính

Công suất đầu vào tối đa:170kw

Tốc độ đầu vào tối đa:2600r/phút

Mô -men xoắn đầu ra tối đa:1350n. m

Tốc độ:3 Chuyển tiếp 3 Đảo ngược

Tốc độ chuyển tiếp:5. 019/3. 413/1. 379

Tốc độ đảo ngược:5. 019/3. 413/1. 379

Khoảng cách trung tâm:470mm

Phương pháp thay đổi:Điều khiển thủy lực điện

Loại đầu vào:mặt bích

Loại đầu ra:mặt bích, đầu ra kép

Ứng dụng

Hộp số DBA170 PowerShift với bộ chuyển đổi mô -men xoắn YJ305 được sử dụng để khoan đá 52 tấn.

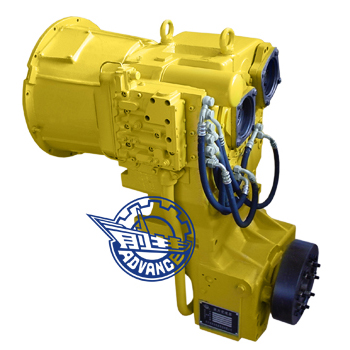

Truyền thủy lực WG180

Truyền thủy lực WG180 dựa trên công nghệ được giới thiệu từ Công ty ZF, Đức. Nó là một hộp số thủy lực đa tốc độ đối diện, bao gồm một bộ chuyển đổi mô-men xoắn và hộp số dịch chuyển điện, điều khiển thủy lực cơ học điện. Tốc độ có sẵn dưới dạng 6 phía trước 3 đảo ngược, 4 chuyển tiếp 3 ngược hoặc 3 chuyển tiếp 3 đảo ngược, với tay cầm dịch chuyển tương ứng. Khóa ly hợp và bơm kéo là tùy chọn.

Dữ liệu chính

Động cơ tối đa:190kw

Tốc độ động cơ tối đa:2600r/phút

Mô -men xoắn đầu ra tối đa của trục tuabin:1450n. m

Tốc độ:6 Chuyển tiếp 3 Đảo ngược, 4 Chuyển tiếp 3 Đảo ngược hoặc 3 Chuyển tiếp 3 Đảo ngược

Phương pháp thay đổi:Điều khiển thủy lực điện hoặc cơ khí

Loại đầu vào:Bộ chuyển đổi mô -men xoắn có thể được kết nối trực tiếp với SAE1#, 2# (chỉ có bộ chuyển đổi 305 và 320), 3# (chỉ 305 bộ chuyển đổi) vỏ bánh đà hoặc được kết nối qua mặt bích hoặc khớp phổ biến.

Loại đầu ra:Mặt bích, đầu ra kép 305, 320, 340 hoặc 350 Bộ chuyển đổi mô -men xoắn là tùy chọn.

Đầu ra trục trước và sau. Cơ chế giải phóng trục sau là tùy chọn.

Ứng dụng

Hộp số truyền thủy lực WG180 cho các lớp động cơ được sử dụng rộng rãi trong các phương tiện xây dựng như lớp, bộ tải, máy kéo, cạp, v.v.

WG181 Hộp số thủy lực

Truyền thủy lực WG181 dựa trên công nghệ được giới thiệu từ Công ty ZF, Đức. Đó là hộp số thủy lực đa tốc độ trục Ac gặp, bao gồm một bộ chuyển đổi mô-men xoắn và hộp số dịch chuyển điện, điều khiển điện hoặc cơ học. Tốc độ có sẵn dưới dạng 6 phía trước 3 đảo ngược, 4 chuyển tiếp 3 ngược hoặc 3 chuyển tiếp 3 đảo ngược, với tay cầm dịch chuyển tương ứng. Lắp ly hợp là tùy chọn.

Dữ liệu chính

Động cơ tối đa:170kw

Tốc độ động cơ tối đa:2600r/phút

Mô -men xoắn đầu ra tối đa của trục tuabin:1350n. m

Tốc độ:6 Chuyển tiếp 3 Đảo ngược, 4 Chuyển tiếp 3 Đảo ngược hoặc 3 Chuyển tiếp 3 Đảo ngược

Phương pháp thay đổi:Điều khiển thủy lực điện hoặc cơ khí

Loại đầu vào:Bộ chuyển đổi mô -men xoắn có thể được kết nối trực tiếp với SAE1#, 2# (chỉ có bộ chuyển đổi 305 và 320), 3# (chỉ 305 bộ chuyển đổi) vỏ bánh đà hoặc được kết nối qua mặt bích hoặc khớp phổ biến.

Loại đầu ra:Mặt bích 305, 320, 340 hoặc 350 Mô -men xoắn là tùy chọn.

Đầu ra đơn.

Ứng dụng

Truyền thủy lực WG180 được sử dụng rộng rãi trong các phương tiện xây dựng như máy kéo, xe nâng, v.v.

YB160 Truyền thủy lực

Hộp số YB160 là hộp số thủy lực đa tốc độ trục cố định, kết hợp tốc độ và biến mô-men xoắn dưới dạng chức năng tích hợp, thủy lực, thủy lực, là tùy chọn.

Dữ liệu chính

Công suất đầu vào tối đa:160kw

Tốc độ đầu vào tối đa:2500r/phút

Mô -men xoắn trục tuabin tối đa:1100n. m

Tốc độ:6 Chuyển tiếp 3 Đảo ngược hoặc 4 Chuyển tiếp 3 Đảo ngược hoặc 3 Chuyển tiếp 3 Đảo ngược

Phương pháp thay đổi:Điều khiển điện -hydraulic

Loại đầu vào:Bộ chuyển đổi mô -men xoắn được kết nối trực tiếp với vỏ bánh đà hoặc kết nối qua mặt bích

Loại đầu ra:Mặt bích, đầu ra kép

Bộ chuyển đổi mô -men xoắn:Tùy chọn cho bộ chuyển đổi 305, 320, 340 hoặc 350

Khoảng cách đầu ra đầu vào:500mm

Ứng dụng

Truyền thủy lực YB160 được sử dụng rộng rãi trong các phương tiện xây dựng như bộ nạp, xe tải nĩa, học sinh và máy kéo, v.v.

Hộp thủy lực YB210

Hộp số YB210 là hộp số thủy lực đa tốc độ trục cố định, kết hợp tốc độ và biến mô-men xoắn dưới dạng chức năng tích hợp, điện, chức năng chặn là tùy chọn.

Dữ liệu chính

Công suất đầu vào tối đa:210kw

Tốc độ đầu vào tối đa:2500r/phút

Mô -men xoắn trục tuabin tối đa:1650n. m

Tốc độ:6 Chuyển tiếp 3 Đảo ngược hoặc 4 Chuyển tiếp 3 Đảo ngược hoặc 3 Chuyển tiếp 3 Đảo ngược

Phương pháp thay đổi:Điều khiển điện -hydraulic

Loại đầu vào:Bộ chuyển đổi mô -men xoắn được kết nối trực tiếp với vỏ bánh đà hoặc kết nối qua mặt bích

Loại đầu ra:Mặt bích, đầu ra kép

Bộ chuyển đổi mô -men xoắn:Tùy chọn cho bộ chuyển đổi 340 hoặc 350

Khoảng cách đầu ra đầu vào:540mm

Ứng dụng

Truyền thủy lực YB210 được sử dụng rộng rãi trong các phương tiện xây dựng như bộ tải, xe tải nĩa, học sinh và máy kéo, v.v.

YD130 Truyền thủy lực

Hộp lực thủy lực YD130 là hộp số thủy lực đa tốc độ trục cố định, kết hợp tốc độ và biến mô-men xoắn như tích phân, điều khiển thủy lực cơ học điện. Tốc độ là 6 về phía trước 3 đảo ngược, 4 chuyển tiếp 3 ngược hoặc 3 chuyển tiếp 3 đảo ngược thông qua tay cầm dịch chuyển tương ứng. Chặn chức năng là tùy chọn.

Dữ liệu chính

Động cơ tối đa:130kw

Tốc độ động cơ tối đa:2600r/phút

Mô -men xoắn đầu ra tối đa của trục tuabin:1000n. m

Tốc độ:6 Chuyển tiếp 3 Đảo ngược, 4 Chuyển tiếp 3 Đảo ngược hoặc 3 Chuyển tiếp 3 Đảo ngược

Phương pháp thay đổi:Điều khiển thủy lực điện hoặc cơ khí

Loại đầu vào:Bộ chuyển đổi mô -men xoắn có thể được kết nối trực tiếp với SAE2#, 3# (chỉ 305 bộ chuyển đổi) Vỏ bánh đà hoặc được kết nối thông qua mặt bích hoặc khớp phổ quát.

Loại đầu ra:Mặt bích, đầu ra kép 305 hoặc 320 Bộ chuyển đổi mô -men xoắn là tùy chọn.

PTO:Tỷ lệ cho PTO1 là 1: 1 (hướng xoay giống với động cơ '), đối với PTO2 IS-1: 1 (hướng quay ngược với động cơ)

Ứng dụng

Truyền thủy lực YD130 được sử dụng rộng rãi trong các phương tiện xây dựng như lớp, máy xúc lật, máy kéo và cạp, v.v.

YD131 Hộp thủy lực

Hộp lực thủy lực YD131 là một hộp số thủy lực đa tốc độ đối diện, bao gồm một bộ chuyển đổi mô-men xoắn và hộp số dịch chuyển điện, điều khiển bằng thủy lực cơ học. Tốc độ là 6 về phía trước 3 đảo ngược, 4 chuyển tiếp 3 ngược hoặc 3 chuyển tiếp 3 đảo ngược thông qua tay cầm dịch chuyển tương ứng. Lắp ly hợp là tùy chọn.

Dữ liệu chính

Động cơ tối đa:130kw

Tốc độ động cơ tối đa:2600r/phút

Mô -men xoắn đầu ra tối đa của trục tuabin:1000n. m

Tốc độ:6 Chuyển tiếp 3 Đảo ngược, 4 Chuyển tiếp 3 Đảo ngược hoặc 3 Chuyển tiếp 3 Đảo ngược

Phương pháp thay đổi:Điện hoặc cơ khí-hydrauliccontrol

Loại đầu vào:Bộ chuyển đổi mô -men xoắn có thể được kết nối trực tiếp với SAE2#, 3# (chỉ 305 bộ chuyển đổi) Vỏ bánh đà hoặc được kết nối thông qua mặt bích hoặc khớp phổ quát.

Loại đầu ra:Mặt bích, đầu ra kép 305 hoặc 320 Bộ chuyển đổi mô -men xoắn là tùy chọn.

Ứng dụng

Truyền thủy lực YD131 được sử dụng rộng rãi trong các phương tiện xây dựng như máy kéo, giàn khoan quay và xe nâng, v.v.
